產品概述：

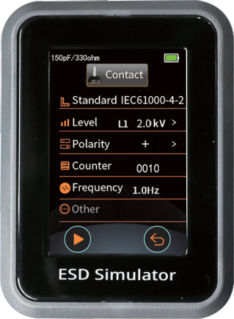

泰思特全新推出的第四代EDS MAX20手持式靜電放電模擬器，符合 IEC 61000-4-2:2025等國際標準。該設備測試電壓高達20 kV，配備3.5英寸高清彩色觸摸屏，采用緊湊機身設計與人性化的交互界面，兼具便攜特性與精準波形輸出能力。
通過搭載的三種智能測試模式，EDS MAX20不僅可以滿足研發階段的深入測試需求，也能勝任質檢環節的驗證工作。其輕量化的設計與直觀的操作界面，為電子電氣產品的抗干擾性能評估提供了高效可靠的解決方案。
產品特點：
|
> 3.5英寸彩色觸摸屏控制 |
|
|
> 測試電壓最高可達20 kV |
|
|
> 人體工程學設計和UI設計 |
|
|
> 電池最長可工作18 h |
|
|
> 兼容直流供電/交流供電 |
|
|
> 充電電池最長可工作18小時 |
|
|
> 支持通過光纖通信進行遠程控制 |
|
|
> 內置3種測試模式：標準測試、排程測試和簡易測試 |
|
技術參數 |
|
|
電壓范圍 |
0.5 kV ~ 20 kV(±5%) |
|
電壓步進 |
100 V |
|
極性 |
正/負/先正后負 |
|
保持時間 |
5 s ~ 10 s |
|
放電電極 |
空氣放電圓頭/接觸放電尖頭 |
|
RC模塊 |
150 pF / 330 ohm |
|
RC模塊識別 |
自動識別并顯示 |
|
控制方式 |
觸摸屏，觸發鍵，光纖遠程控制 |
|
重復頻率 |
|
|
觸發模式 |
手動、自動、遠程控制 |
|
脈沖計數 |
1 ~ 9,999 |
|
排程測試 |
最多4個排程等級，按順序測試 |
|
TDT計數功能 |
檢測槍頭電壓低于設置電壓的閾值時計數一次 |
|
自檢 |
使用前可以使用自檢功能自動校驗 |
|
溫濕度 |
內置溫濕度計，可以用作記錄環境和儀器保護 |
|
電壓閾值 |
50%，60%，70%，80%，90% |
|
電池組參數 |
|
|
電池類型 |
鋰電池 |
|
模組電壓 |
11.1 V |
|
容量 |
27 Wh |
|
電池續航時間 |
接觸放電20 kV，1 Hz，先正后負，約12 h |
|
接觸放電8 kV，1 Hz，先正后負，約18 h |
|
|
電池充電器供電電壓 |
輸入：100 V ~ 240 V，50 Hz ~ 60 Hz 0.5 A |
|
輸出：13 V 0.8 A |
|
|
電池充電時間 |
約5 h（充滿電自動保護） |
|
循環壽命 |
300次（充放電次數）＞80% |
|
通用參數 |
|
|
3.5英寸彩屏 |
|
|
語言 |
中文、英文 |
|
自動關機功能 |
無操作時自動關機：5 min/10 min/15 min/30 min/從不 |
|
亮度設置 |
0 ~ 100% |
|
熄屏設置 |
無操作時自動熄屏：5 min/10 min/15 min/30 min/從不 |
|
記錄日志 |
記錄最近4組試驗參數 |
|
通訊方式 |
光纖通訊 |
|
儀器接地連接方式 |
4 mm香蕉插頭 |
|
儀器尺寸 |
285 mm*85 mm*245 mm |
|
儀器重量 |
約1.25 kg (含電池) |
|
溫度范圍 |
5 ℃ ~ 40 ℃ |
|
相對濕度 |
20% ~ 80% RH(無凝露) |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
EDS MAX20標配附件 |
|||
|
1 |
阻容模塊150 pF/330 ohm |
型號：20C150R330 |
|
|
2 |
槍頭模塊 |
型號：EDS MAX20-TM330 |
|
|
3 |
空氣放電槍頭 |
型號：EDS MAX20-AirTip |
|
|
4 |
接觸放電槍頭 |
型號：EDS MAX20-ConTip |
|
|
5 |
電池組（數量：2） |
型號：TST231-3S1P |
|
|
6 |
電源充電器 |
型號：FY1300800 |
|
|
7 |
底座 |
型號：EDS MAX20-BASE |
|
|
8 |
靜電槍手提箱 |
尺寸：420 mm(W)*185
mm(H)*350 mm(D) |
|
|
9 |
接地線 |
型號：CSX210GX2.5HJ |
|
|
10 |
出廠報告 |
1份 |
|
|
11 |
操作說明書 |
1份 |
|
|
EDS MAX20選配附件 |
|||
|
1 |
槍頭模塊2 |
型號：EDS MAX20-TM2000 |
|
|
2 |
阻容模塊 |
|
|
|
50 pF/100 ohm |
型號：20C50R100 |
||
|
100 pF/1500 ohm |
型號：20C100R1500 |
||
|
150 pF/150 ohm |
型號：20C150R150 |
||
|
150 pF/2000 ohm |
型號：20C150R2000 |
||
|
200 pF/0 ohm |
型號：20C200R0 |
||
|
200 pF/50 ohm |
型號：20C200R50 |
||
|
250 pF/0 ohm |
型號：20C250R0 |
||
|
330 pF/330 ohm |
型號：20C330R330 |
||
|
330 pF/2000 ohm |
型號：20C330R2000 |
||
|
500 pF/100 ohm |
型號：20C500R100 |
||
|
500 pF/500 ohm |
型號：20C500R500 |
||
|
500 pF/5000 ohm |
型號：20C500R5000 |
||
|
根據用戶需求定制阻容模塊 |
|||
|
3 |
電源轉接盒 |
型號： EDS MAX20-ADBOX |
|
|
4 |
直流電源 |
型號：EDS MAX20-DCPower |
|
|
5 |
靜電放電測試臺 |
型號：ESDD |
|
|
垂直耦合板 500 mm*500 mm*3 mm(型號：ESD-DZ) |
|||
|
水平耦合板 1600 mm*800 mm*2 mm(型號：ESD-CZ) |
|||
|
參考接地板 2700 mm*1800 mm*2 mm(型號：ESD-CD) |
|||
|
測試桌 1600 mm*800 mm*800 mm，全實木 |
|||
|
接地高壓電阻470 kohm*2(型號：ES470) |
|||
|
6 |
靜電放電發生器校準裝置 |
型號：ESDD-D |
|
|
符合IEC 61000-4-2:2025標準要求 |
|||
|
7 |
EDS 校準配件 |
型號：ESD - CALA |
|
|
用于IEC / EN61000-4-2的波形校準，包括2 ohm 靶子/ 4GHz，同軸電纜，用戶手冊 |
|||
|
8 |
衰減器 |
型號：JZ602 |
|
|
阻抗：50 ohm 衰減：20 dB |
|||
|
9 |
衰減器 |
型號： JZ603 |
|
|
阻抗：50 ohm 衰減：30 dB |
|||
|
10 |
抗擾度測試軟件 |
型號：CoreLab |
|
|
兼容Windows7/8/10/11操作系統。 |
|||
|
支持以太網接口和串口通訊模式。 |
|||
|
支持參數排程測試、測試序列，一鍵進行測試，操作簡單。 |
|||
|
可設置客戶信息，自動生成測試報告，并支持測試報告的導出，方便用戶記錄實時數據。 |
|||
|
11 |
靜電PC通訊 |
型號：EDS-REMOTE |
|
|
實現上位機軟件對儀器的遠程控制功能 |
|||
